V procesu navrhování nebo specifikace pěnových těsnění je výběr materiálu obvykle středem pozornosti. Tloušťka pěny je však stejně důležitá. Je to proto, že tloušťka pěnového těsnění má přímý vliv na jeho kompresní výkon, charakteristiky průhybu, účinnost těsnění a celkovou dlouhodobou spolehlivost. Jak tedy přesně tloušťka pěny tvaruje výkon těsnění? A jaké klíčové faktory by měli inženýři vyhodnotit při určování vhodné tloušťky pro jejich konkrétní aplikaci?
Před zkoumáním konkrétních dopadů tloušťky je nezbytné nejprve porozumět základním funkčním cílům pěnového těsnění. Na své nejzákladnější úrovni musí těsnění plnit následující klíčové role:
●Zajistěte spolehlivé těsnění, které zabrání vnikání prachu, vlhkosti, vzduchu nebo tekutin
●Při zatížení poskytuje řízenou kompresi
●Upravte nerovnosti povrchu a rozměrové nekonzistence
●Odolávejte problémům, jako je tečení, deformace komprese a degradace způsobené faktory prostředí

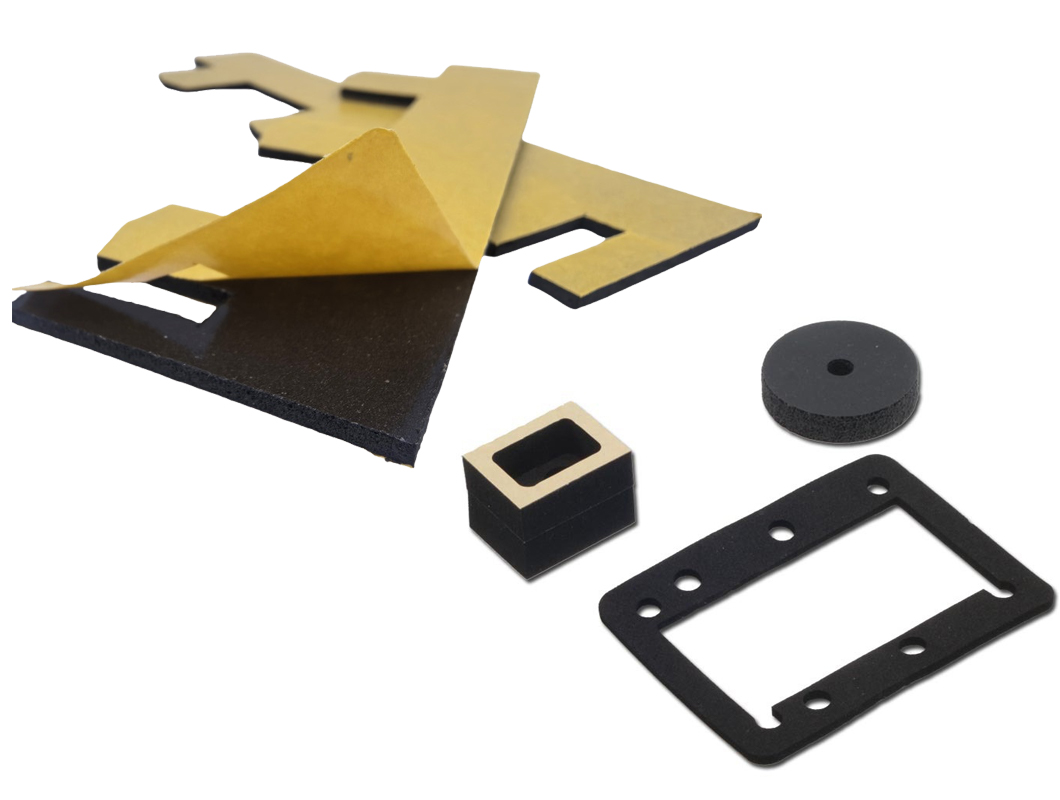

Pěnová těsnění se často vyrábějí z materiálů s uzavřenými nebo otevřenými buňkami. Příklady zahrnují polyethylen (PE), síťovaný polyethylen (XLPE), polyuretan (PU), EPDM, neopren a vinylnitril (VN), abychom jmenovali jen některé. Každý z těchto materiálů se může pochlubit jedinečnými mechanickými a chemickými vlastnostmi. Avšak bez ohledu na typ použité pěny zůstává tloušťka určujícím faktorem, který utváří celkový výkon těsnění.
Tloušťka pěny hraje klíčovou roli při určování toho, jak moc se může těsnění stlačit, než buď narazí na bod 'spodu' nebo ztratí své dlouhodobé elastické vlastnosti. Z optimálního hlediska by těsnění mělo fungovat v rozsahu stlačení 25 % až 50 % vzhledem k jeho počáteční tloušťce. Pokud komprese překročí 60 %, může to způsobit zhoršení kvality materiálu a vést ke ztuhnutí v tlaku – jev, kdy se pěna po odstranění zátěže plně neodrazí.
Tenčí pěnové desky často dosáhnou svých kritických kompresních prahů rychleji a mohou se dokonce dostat na dno, když jsou vystaveny mírnému zatížení. Naproti tomu silnější pěna nabízí štědřejší nárazníkovou zónu, která umožňuje větší průhyb před dosažením kompresních limitů materiálu.
Tloušťka pěny také ovlivňuje, jak je rozložena tlaková síla a jak efektivně se může těsnění přizpůsobit nepravidelnostem na styčných plochách. Při utěsnění proti drsným, nerovným nebo nerovným povrchům jsou silnější těsnění lépe vybavena k překlenutí mezer a zajištění konzistentního tlaku po celé kontaktní ploše.
Pro ilustraci:
●Těsnění 1/16 palce obvykle poskytuje adekvátní těsnicí výkon mezi dvěma obrobenými kovovými povrchy, kde kontaktní rovina zůstává jednotná.
●Pro použití s litými nebo strukturovanými pouzdry, kde se rovinnost povrchu liší výrazněji, může být nutné 1/4palcové těsnění.
●Snížená počáteční tuhost v tlaku (tato vlastnost je také závislá na hustotě pěny a vnitřním modulu)
●Vylepšená celková kapacita absorpce energie
●Větší rozsah posunutí před nástupem trvalé deformace
CFD je standardní měření, které udává velikost síly potřebné ke stlačení pěny na určité procento, obvykle 25 %. S rostoucí tloušťkou těsnění má CFD tendenci klesat – to znamená, že pěna vyžaduje ke stlačení menší sílu. To může být výhodné u lehkých sestav nebo plastových krytů, kde spojovací prvky nemohou aplikovat vysoký krouticí moment.
To znamená, že pokud je pěna příliš snadno stlačena, těsnící tlak na rozhraní může klesnout, zejména když je vystavena vibracím nebo změnám teploty. Pro spolehlivý dlouhodobý výkon musí být tloušťka vyvážena správnou hustotou a pevností.
Silnější pěnová těsnění jsou náchylnější k tečení nebo postupné deformaci při konstantním zatížení, zejména v prostředí s vyšší teplotou. Aby se toto riziko snížilo, měli by inženýři zvolit materiály s nízkými hodnotami nastavení komprese. To je důležité zejména v náročných aplikacích, jako jsou:
●Součástky pod kapotou automobilů
●Přístupové panely HVAC
●Venkovní elektrické skříně
TOPSUN Foam poskytuje materiály navržené tak, aby splňovaly přísné výkonové normy – včetně UL 50 / UL 50E, UL 94, FMVSS 302 a ASTM D1056 – které pomáhají zajistit trvalé utěsnění v širokém rozsahu tlouštěk pěny.
●Dosedací plochy jsou nerovné, zkroucené nebo pružné
●Velké mezery nebo toleranční nahromadění musí být vyplněno
●Je také vyžadována izolace vibrací nebo tlumení nárazů
●Těsnění musí počítat s tepelnou roztažností nebo pohybem
●K dispozici jsou pouze nízké kompresní síly (např. sestavy plast-plast)
●Dosedací plochy jsou ploché, hladké a přesné
●Je zapotřebí vyšší těsnicí tlak a udržení točivého momentu
● Prostor v obalu návrhu je omezený
●Tepelná nebo elektrická vodivost musí zůstat konzistentní
●K dispozici jsou vysoké kompresní síly (např. pouzdra kov na kov)
Tloušťka pěny je pouze jednou částí konstrukce těsnění. Výběr by měl také zohlednit:
●Dostupná kompresní síla během montáže
●Tolerance stack-up mezi komponenty
●Odchylky v těsnicí mezeře
●Expozice prostředí (teplota, vlhkost, UV, chemikálie)
●Dlouhodobé nastavení komprese a odrazový výkon
Chování pěny není lineární – zdvojnásobení tloušťky neznamená zdvojnásobení kompresní schopnosti. Pro dosažení nejlepších výsledků by měly být tloušťka, hustota a složení vyváženy s pomocí odborníka na materiály.
Tloušťka pěny je rozhodující pro spolehlivost těsnění, zejména v aplikacích vyžadujících dlouhodobé utěsnění, kontrolu vibrací nebo absorpci energie. Příliš tenké těsnění může ohrozit těsnění, zatímco příliš silné těsnění se může stlačit nerovnoměrně nebo se časem rozpadne.
V TOPSUN Foam pomáháme inženýrům, OEM a návrhářům doladit návrhy těsnění podle skutečných sil, prostředí a podmínek použití. Od velkoobjemových přesných výseků až po zakázkové prototypy v jedinečných tloušťkách poskytujeme pěnová řešení navržená pro trvalý výkon.
